Регулятор тяги KOER -3/4 для твердопаливного котла

Регулятор тяги KOER KR.1280-3/4 для твердопаливного котла

ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ:

НАЗНАЧЕНИЕ:

Регулятор тяги відкриває й закриває заслінку повітрозабірника твердопаливних котлів пропорційно до температури подавання.

ОБЛАСТ ЗАСТОСУВАННЯ: Для твердопаливних і багатопаливних опалювальних установок відповідно до DIN EN12828

ОСОБЕННОСТИ:

• Конструкція перевірена відповідно до DIN EN14597 і DIN 3440

•Підходить для горизонтального та вертикального встановлення

• Постачається з важелем 120 мм і ланцюгом • Компактна конструкція

КОНСТРУКЦИЯ:

• Корпус

• Регулювальна ручка

• Заглибна гільза

• Важільний стрижень

• Цепь

• Восковий термостат

• Поворотна пружина

МАТЕРІАЛИ:

• Корпус і ручка регулювання з високоякісного синтетичного матеріалу

• Гільза для датчика з латуні, сплав цинку

• Важіль з поцинкованої сталі

• Ланцюг з поцинкованої сталі

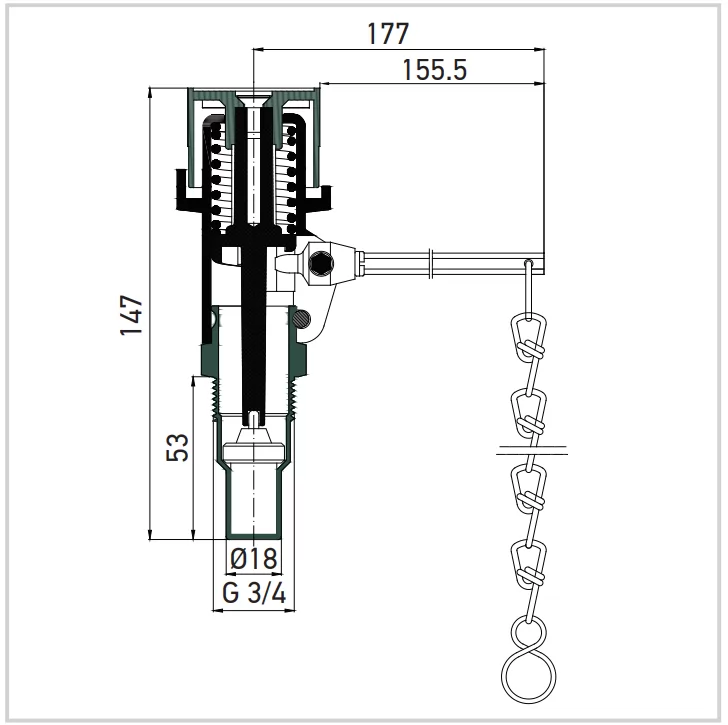

ГАБАРІТНІ РОЗМІРИ:

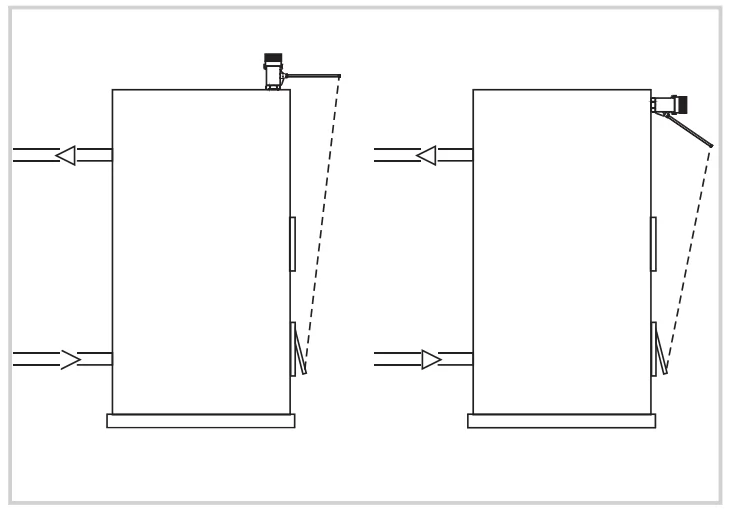

ПРИМІР ВСТАНОВКИ:

МІТОД РОБОТИ:

Регулятор тяги контролює горіння, регулюючи подавання повітря в котел. Вбудований термостат вимірює температуру в теплогенераторі та залежно від температури регулює важіль із ланцюговим зв'язком для керування подаванням повітря в твердопаливний котел за допомогою відкриття або закриття повітряної заслінки.
